槽式扁形電纜橋架（主材）

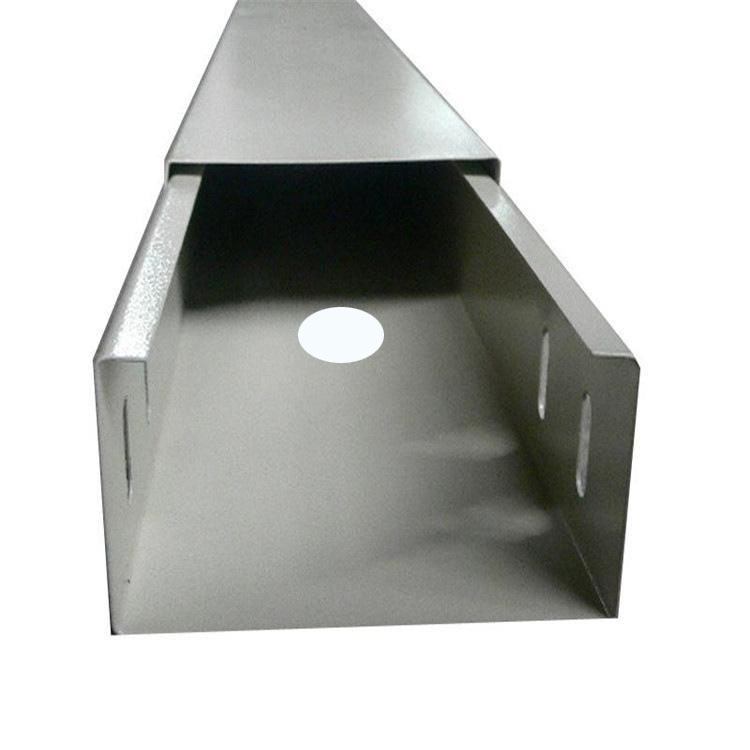

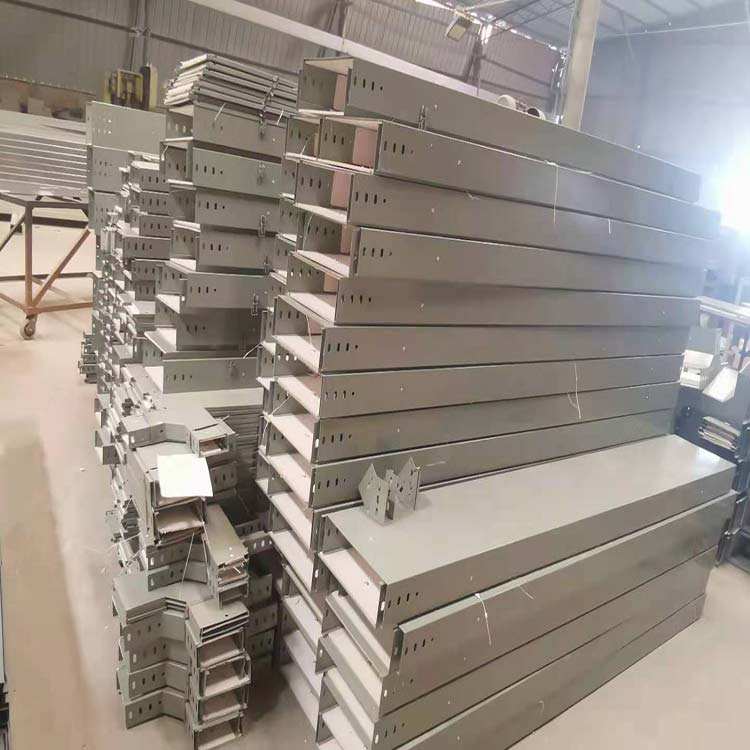

槽式電纜橋架是用整張鋼板彎制而成的槽式部件，其概念上與盤架的區別是高、寬比不同，盤架淺而寬，槽式電纜橋架具有一定的深度和封閉性。
電纜橋架（電纜托架）是由托盤或梯架的直線段、彎通、組件以及托臂（臂式支架）、吊架等構成具有密接支承電纜的剛性結構系統之全稱。
槽式電纜橋架可以用于全封閉型電纜敷設。它最適合用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。
選用要點
1）槽式電纜橋架及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。
2）電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。
3）在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。
4）槽式電纜橋架寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40%～50%，控制電纜可取50%～70%，且宜預留10%～25%工程發展裕量。
5）在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m時，則工作均布荷載應滿足要求。
6）各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。
7）在選擇槽式電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜最小允許彎曲半徑。
8）對于跨距大于6m的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。
9）幾組電纜橋架在同一高度平行敷設時，各相鄰電纜橋架之間應考慮維護、檢修距離。

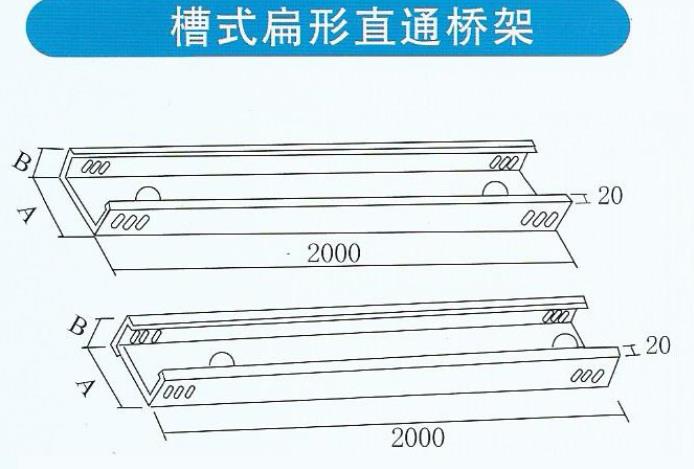

12）槽式電纜橋架的直通單件標準長度可為2、3、4、6m 。
安裝要點
1、槽式電纜橋架敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。
2、根據槽式電纜橋架敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。
3、地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。
4、不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：
（1）1kV 以上和1kV 及以下的電纜；
（2）同一路徑向一級負荷供電的雙回路電纜；
（3）應急照明和其他照明的電纜；
（4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。
5、在工程條件下安裝或檢修不需考慮附加集中荷載時，槽式電纜橋架的工作均布荷載按電纜自重均勻分布計算。
6、槽式電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。
（1）槽式電纜橋架應在具有腐蝕性液體管道上方。
（2）槽式電纜橋架應在熱力管道下方。
（3）易燃易爆氣體比空氣重時，槽式電纜橋架應在管道上方。
（4）易燃易爆氣體比空氣輕時，槽式電纜橋架應在管道下方。
7、槽式電纜橋架與管道之間最小距離應符合規定。
8、綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。
9、墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合規定。
10、槽式電纜橋架水平敷設時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1.5～3.0m。橋架垂直敷設時，在距第1.8m以下部分應加金屬蓋保護，但敷設在電氣裝用房間內是可除外。
11、電纜橋架多層敷設時其層間距離一般為：
（1）橋架上布局頂板或其他障礙物不應小于0.3m。
（2）電力電纜橋架間距不應小于0.3m。
（3）控制電纜橋架間不應小于0.2m
